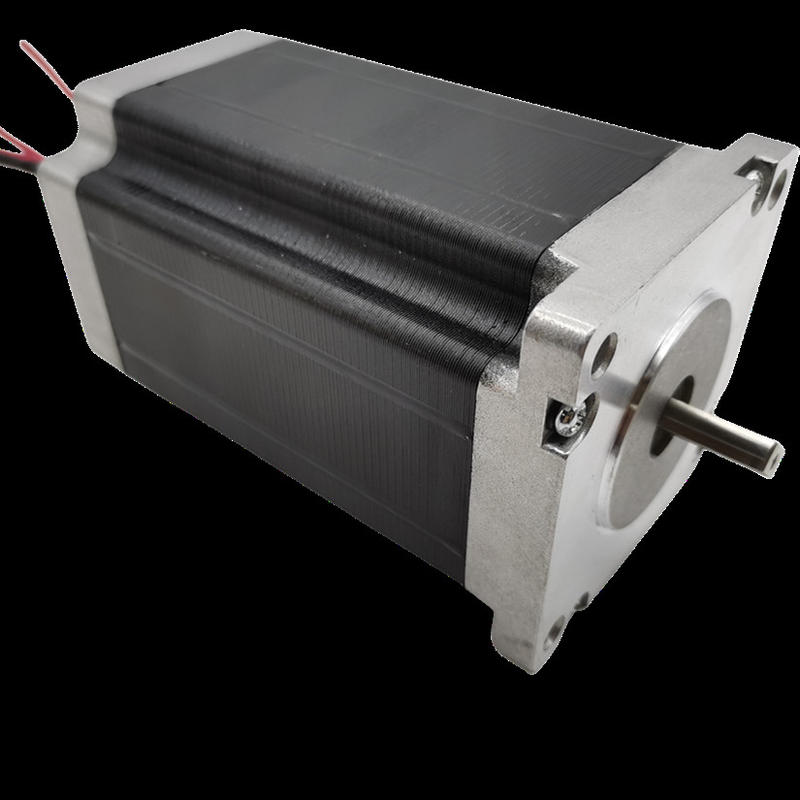

Couple élevé sans brosse électrique des véhicules à moteur du moteur W8680 de BLDC
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTension facultative | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC | De puissance de sortie | 15~500 watts |
---|---|---|---|
Devoir | S1, S2 | Gamme de vitesse | 1000rpm à 6 000 t/mn |
Rapport du type | Roulements à billes de SKF/NSK | Évaluation | concurrentiel |
Fou fait sur commande | Acceptez fait sur commande | original | La Chine |
Surligner | 500 watts de Bldc de moteur de voiture électrique,Moteur sans brosse de C.C de couple élevé,Moteur sans brosse de voiture électrique de Bldc |

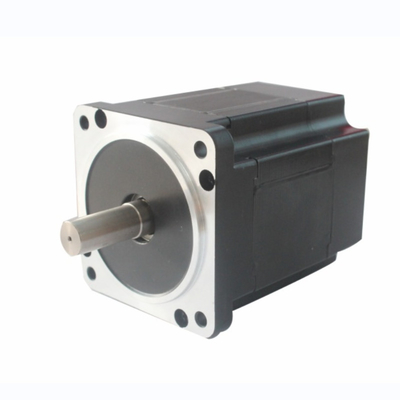

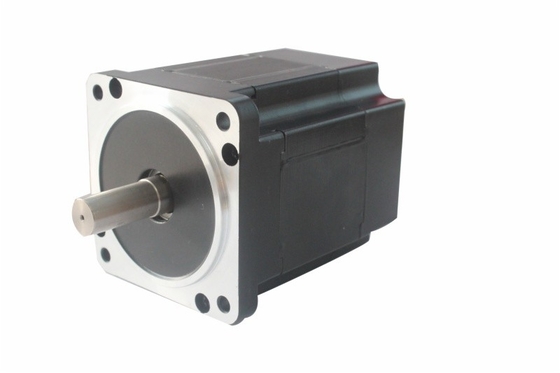

Moteur sans brosse électrique des véhicules à moteur de C.C du couple élevé BLDC Motor-W8680
Ce moteur sans brosse de C.C de la série W86 (dimension carrée : 86mm*86mm) appliqués pour des circonstances fonctionnantes rigides dans le contrôle industriel et l'application commerciale d'utilisation. là où haut le couple au rapport de volume est nécessaire. C'est un moteur sans brosse de C.C avec le redresseur enroulé externe, le rotor de terres rares/de cobalt aimants et le capteur de position à effet Hall de rotor. Le couple maximal obtenu sur l'axe à la tension nominale du C.C de 28 V est 3,2 N*m (minute). Disponible dans différents logements, est se conformer à la tolérance de mil STD. Vibration : selon le mil 810. Disponible avec ou sans le tachogenerator, avec la sensibilité selon les besoins des clients.
Lancement de produit :
Le produit de la série W86 est un haut moteur sans brosse efficace compact de C.C, aimant fait par NdFeB (bore de Ferrum de néodyme) et aimants de niveau élevé importés du Japon aussi bien que la stratification standard plus élevée de pile, qui améliorent considérablement les représentations de moteur comparant à d'autres les moteurs disponibles sur le marché.
Comparant aux moteurs conventionnels de C.C, avantages significatifs en tant que ci-dessous :
1. de meilleures caractéristiques de vitesse-couple
2. réponse dynamique rapide
3. Aucun bruit en fonction
4. longue durée de vie de service au-dessus de 20000hours.
5. gamme de vitesse étendue
6. rendement élevé
Spécifications :
Chaîne de tension : | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC |
De puissance de sortie | 15~500 watts |
Devoir | S1, S2 |
Gamme de vitesse |
1000rpm à 6 000 t/mn |
La température opérationnelle : | -20°C à +40°C |
Rapport du type |
Roulements à billes de SKF/NSK |
Catégorie d'isolation | Classe B, classe H de la classe F |
Matériel facultatif d'axe | #45 acier, acier inoxydable, Cr40 |
Préparation de surface de logement facultative | Saupoudrez enduit, peinture |
Logement du type | L'air a aéré, IP67, IP68 |
RoHS conforme |
Oui |
EMC EMI Performance |
CE, construit par norme d'UL. |
Application :
Équipement de cuisine, l'informatique, moteur, machines de piège d'argile, équipement de laboratoire médical, communication par satellites, protection de chute, machines de rabattement

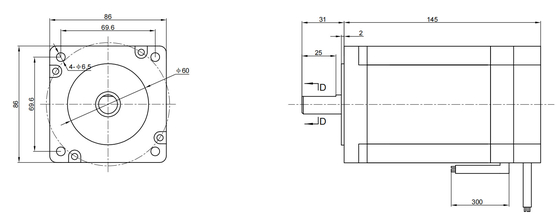

Dimension :
Paramètres :
Articles | Unité | Modèle | ||||
W8658 | W8670 | W8685 | W8698 | W86125 | ||
Numéro de phase | Phase | 3 | ||||
Nombre de Polonais | Polonais | 8 | ||||
Tension évaluée | Volts continu | 48 | ||||
Vitesse nominale | T/MN | 3000 | ||||
Couple évalué | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
Courant évalué | Ampères | 3 | 6,3 | 9 | 11,6 | 18 |
Puissance évaluée | W | 110 | 220 | 330 | 430 | 660 |
Couple maximal | N.m | 1,1 | 2,1 | 3,2 | 4,15 | 6,4 |
Courant de pointe | Ampères | 9 | 19 | 27 | 34 | 54 |
Dos E.M.F | V/Krpm | 13,7 | 13 | 13,5 | 13,6 | 13,6 |
Constante de couple | N.m/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
Rotor Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
Longueur du corps | millimètre | 71 | 84,5 | 98 | 112 | 139 |
Poids | kilogramme | 1,5 | 1,9 | 2,3 | 2,8 | 4 |
Capteur | Honeywell | |||||
Classe d'isolation | B | |||||
Degré de protection | IP30 | |||||
Température de stockage | -25~+70℃ | |||||
Température de fonctionnement | -15~+50℃ | |||||
Humidité fonctionnante | <85> | |||||
Environnement de travail | Aucune lumière du soleil directe, gaz non-corrosif, brouillard de pétrole, aucune poussière | |||||
Altitude | <1000m> |

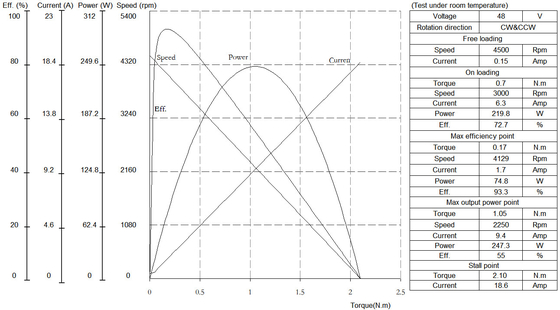

Courbe typique @48VDC :
