| Brand Name: | Retek |
| Model Number: | 57BYG1.8 |
| MOQ: | 1000pcs |
| Prix: | negotiable |
| Delivery Time: | 10DAYS |
57BYG1.8 précisent l'angle 1.8° Voltage1.3/1.8/2.26/2.646/2.6/3.45/3.72/4.92VDC d'étape de moteur pas à pas
Paramètre de base de moteur :
Série modèle : 57BYG1.8
Angle d'étape : 1.8°

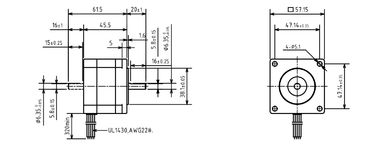

Dessin :
Représentation et spécifications :
| Angle de série et d'étape | Modèle | Phases | Tension (V) | Courant/phase (a) |
Reistance/phase (Ω) |
Inductance/phase (MH) |
Inertie rotatoire (Kg.㎡) |
Nombre de fils | Puissance (W) | Max. Static Torque (kg.cm) |
| 57BYG1.8 | ST245-01EA (B) | 2 (parallèle bipolaire) | 1,30 | 3 | 0,43 | 1,09 | 1.2x10-5 | 8 | 3,9 | 6,40 |
| 2 (série bipolaire) | 2,60 | 1,5 | 1,72 | 4,36 | 1.2x10-5 | 8 | 3,9 | 6,40 | ||
| 2 (unipolaire) | 1,80 | 2,12 | 0,86 | 1,09 | 1.2x10-5 | 8 | 3,816 | 4,50 | ||
| ST255-01EA (B) | 2 (parallèle bipolaire) | 1,60 | 3 | 0,54 | 1,98 | 2.0x10-5 | 8 | 4,8 | 10,00 | |
| 2 (série bipolaire) | 3,20 | 1,5 | 2,14 | 7,92 | 2.0x10-5 | 8 | 4,8 | 10,00 | ||
| 2 (unipolaire) | 2,26 | 2,12 | 1,07 | 1,98 | 2.0x10-5 | 8 | 4,7912 | 7,00 | ||
| ST262-01EA (B) | 2 (parallèle bipolaire) | 1,86 | 3 | 0,62 | 2,10 | 3.0x10-5 | 8 | 5,58 | 12,80 | |
| 2 (série bipolaire) | 3,72 | 1,5 | 1,46 | 8,40 | 3.0x10-5 | 8 | 5,58 | 12,80 | ||
| 2 (unipolaire) | 2,60 | 2,12 | 1,23 | 2,10 | 3.0x10-5 | 8 | 5,512 | 9,00 | ||
| ST280-01EA (B) | 2 (parallèle bipolaire) | 2,46 | 3 | 0,82 | 3,80 | 4.8x10-5 | 8 | 7,38 | 20,00 | |
| 2 (série bipolaire) | 4,92 | 1,5 | 3,26 | 15,20 | 4.8x10-5 | 8 | 7,38 | 20,00 | ||
| 2 (unipolaire) | 3,45 | 2,12 | 1,63 | 3,80 | 4.8x10-5 | 8 | 7,314 | 13,50 |
Pour plus de détails, svp contactez-nous pour le dessin et la représentation aujourd'hui !
|
|
